Chip controlador SSD PlayStation 5 Slim/Pro (CXD90070GG) (Refurb)

Descrição

O circuito integrado CXD90070GG (SSD Controller IC) para PlayStation 5 Slim e PlayStation 5 Pro é uma peça eletrónica de substituição avançada, destinada exclusivamente a especialistas em microssoldadura e reparação de placas principais de consolas de jogos. Como processador de gestão do armazenamento flash interno, este componente altamente crítico coordena os grandes fluxos de dados através da interface PCIe, assegurando as velocidades de leitura e escrita ultrarrápidas que caracterizam a arquitetura das consolas Sony de nova geração. Fornecido recondicionado de fábrica (Refurb) e com todas as esferas de solda pré-aplicadas, este circuito integrado permite recuperar placas principais condenadas por falhas de armazenamento irreversíveis.

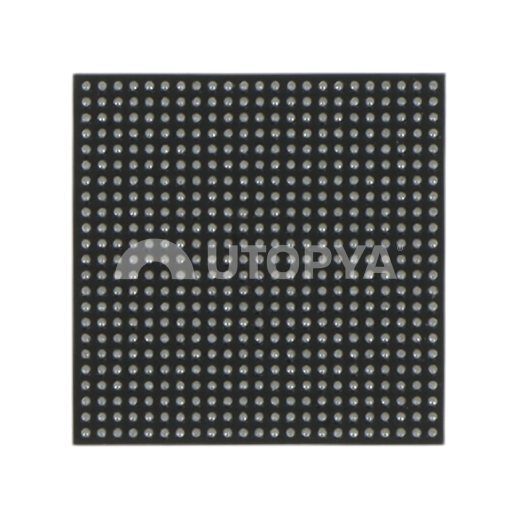

A nível eletrónico, o chip CXD90070GG adota um encapsulamento do tipo BGA (Ball Grid Array) com elevada densidade de contactos. Funciona como ponte entre o processador principal (APU) e os módulos de chips de memória flash NAND soldados no PCB. Este controlador gere os algoritmos de correção de erros (ECC), a distribuição do desgaste das células (Wear Leveling) e a encriptação por hardware dos dados do sistema operativo. A peça fornecida foi submetida a um processo rigoroso de recondicionamento: após a extração, os canais de comunicação são testados eletronicamente, as impurezas térmicas são removidas e é efetuado reballing com uma liga de solda de elevada pureza, garantindo condutividade e resistência mecânica perfeitas durante a fusão na oficina.

Este componente é a solução técnica direta para consolas com ecrã permanentemente preto, ciclos infinitos no menu de recuperação (Safe Mode), erros fatais de armazenamento durante a reinstalação do firmware oficial ou um curto-circuito direto nas linhas de alimentação secundárias do bloco SSD.

Características técnicas

• Referência do fabricante: CXD90070GG (componente de origem certificado)
• Tecnologia/Material: Controlador de silício de alta capacidade, arquitetura de contactos do tipo BGA (Ball Grid Array)
• Compatibilidade: PlayStation 5 Slim (série CFI-2000) e PlayStation 5 Pro (série CFI-7000)
• Dimensões: Disposição geométrica de contactos de origem para placas principais das séries CFI-2000 e CFI-7000
• Interface de hardware: Barramento proprietário otimizado para memória flash NAND e linhas PCIe da APU
• Tipo de montagem: Soldadura SMD de precisão por estação de ar quente ou sistema de refusão por infravermelhos
• Estado da peça: Refurb (limpo, recondicionado e com todas as esferas de solda pré-aplicadas)

Conselho de oficina & utilização

A substituição do controlador SSD CXD90070GG é uma operação de microssoldadura de nível especializado que exige respeito rigoroso pelos perfis de temperatura da estação de soldadura. Antes de dessoldar o componente defeituoso, aplique um pré-aquecimento homogéneo à placa principal para limitar o risco de deformação do PCB multicamada (warping). Utilize fluxo de soldadura de qualidade profissional para facilitar a fusão das esferas de origem. Ao colocar o chip recondicionado (Refurb), alinhe perfeitamente o componente com as marcas de centragem (pino 1) e utilize um bocal de ar quente adequado para assegurar a refusão uniforme das microesferas, sem risco de deslocar ou criar pontes entre as linhas de dados adjacentes.
