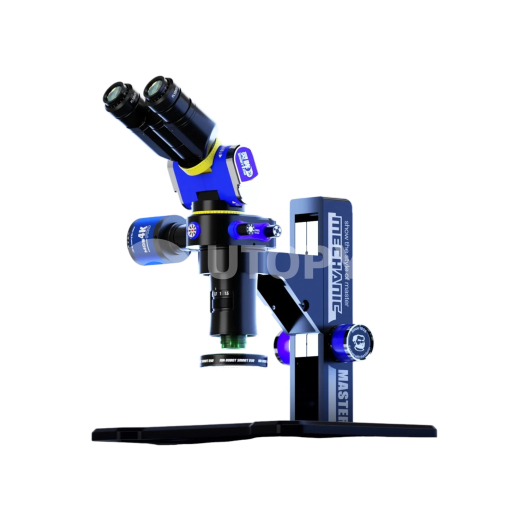

Microscópio trinocular Mechanic SE7045-TGSD - Sistema ótico de luz paralela

Descrição

O Mechanic SE7045-TGSD é um microscópio estereoscópico trinocular de elevada sofisticação técnica, concebido para especialistas em microssoldadura e recondicionamento eletrónico. Distingue-se pela utilização de um sistema ótico de luz paralela, uma tecnologia de alta gama que minimiza a fadiga ocular e elimina as distorções de imagem frequentes nos modelos convencionais. Esta arquitetura ótica garante uma reprodução fiel dos relevos e uma nitidez excecional, indispensáveis para intervir em componentes SMD de tamanho microscópico (01005) ou reconstruir pistas sob processadores.

Equipado com zoom contínuo de 0.7X a 4.5X, este microscópio permite uma transição fluida entre uma vista geral da placa principal e uma inspeção detalhada das microssoldaduras. A porta trinocular «Simul-focal» é uma grande vantagem para formação ou documentação: permite ligar uma câmara de alta definição mantendo simultaneamente uma visão binocular ativa e nítida. As oculares WF10X/22mm oferecem um campo de visão alargado e maior conforto visual, permitindo ao técnico trabalhar durante várias horas sem esforço ocular.

A robustez mecânica do SE7045-TGSD assegura estabilidade perfeita na bancada. O mecanismo de focagem é fluido e preciso, evitando desvios durante as alterações de ampliação. A distância de trabalho nativa de 100mm oferece o espaço necessário para manusear ferros de soldar e bicos de ar quente em segurança. Seja para diagnosticar avarias complexas ou realizar jumpers ultrafinos, este microscópio oferece a precisão ótica necessária para reparações de nível industrial.

Características técnicas

• Referência do fabricante: MECHANIC SE7045-TGSD
• Tecnologia ótica: Sistema de luz paralela (Parallel Light Path)
• Ampliação: Zoom contínuo 7X a 45X

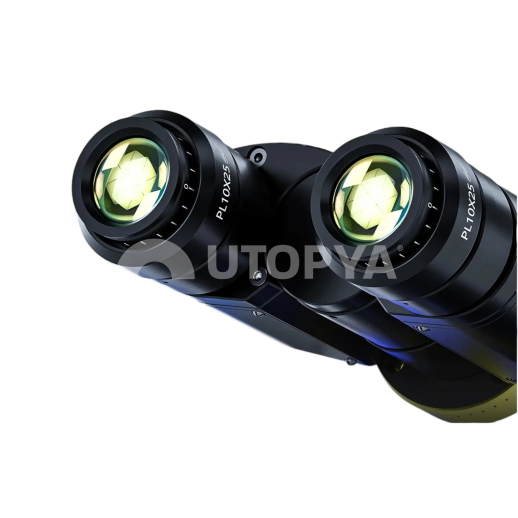

• Oculares: Grande campo WF10X / 22mm (High Eye-point)
• Cabeça: Trinocular Simul-focal, inclinada a 45°, rotativa a 360°
• Distância de trabalho: 100 mm
• Ajuste interpupilar: 54 mm - 76 mm

Conselho de oficina & utilização

Graças ao sistema de luz paralela do SE7045-TGSD, beneficia de uma imagem «plana», sem efeito de curvatura nas extremidades. Para proteger as lentes dos fumos ácidos de soldadura, recomendamos vivamente a instalação de uma lente de proteção Barlow 0.5X. Além de duplicar a distância de trabalho (passando para 165mm+), facilitando a passagem das ferramentas, preserva a nitidez das óticas a longo prazo. Utilize uma iluminação LED anular potente (tipo 144 LED) para tirar pleno partido da alta resolução deste sistema ótico.
