Ponta de soldadura de precisão MECHANIC I936-ESD-IS (tipo curva)

Descrição

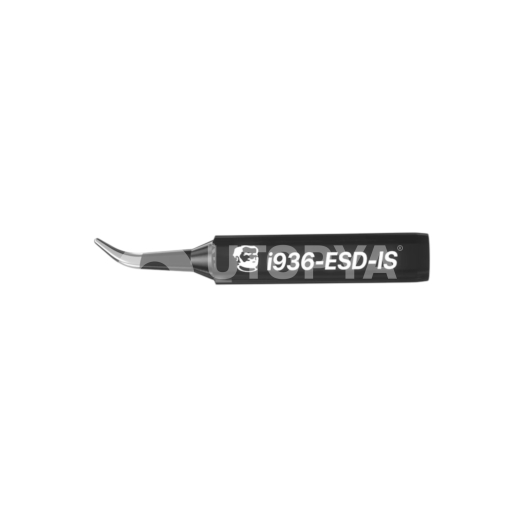

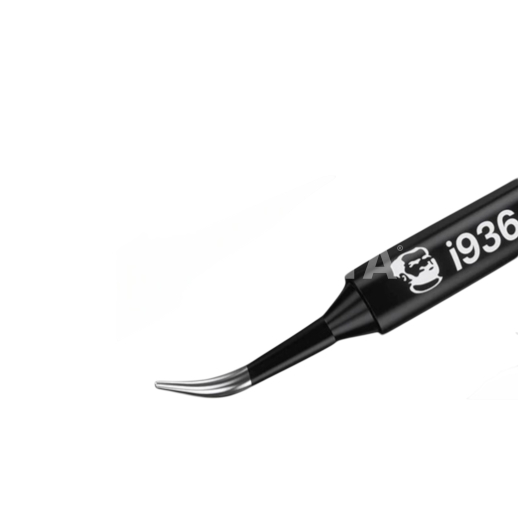

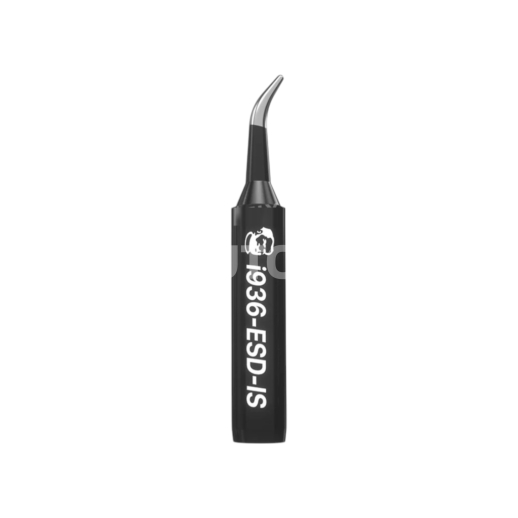

A ponta MECHANIC I936-ESD-IS é um acessório de alta precisão destinado a técnicos que utilizam estações de soldadura convencionais de tipo 936. A geometria «IS» (curva ultrafina) é uma vantagem estratégica para reparar placas principais com elevada densidade de componentes. Permite aceder a soldaduras situadas sob cabos flex ou perto de conectores de plástico sem risco de contacto acidental, graças ao ângulo de inclinação otimizado que mantém o corpo do punho afastado da área de trabalho.

Concebida para microssoldadura exigente, esta ponta é fabricada em cobre sem oxigénio (OFC), garantindo condutividade térmica eficaz apesar da extremidade fina. O tratamento de superfície ESD-Safe evita a acumulação de cargas eletrostáticas, protegendo os componentes CMOS e os circuitos integrados sensíveis. O revestimento multicamada integra uma barreira anticorrosão que limita a formação de cavidades na ponta, um fenómeno frequente em pontas extrafinas sujeitas a fluxos agressivos.

A utilização da série I936-ESD-IS é particularmente recomendada para a colocação de jumpers (pontes) em fio de cobre esmaltado e o retrabalho de soldaduras nos pinos de conectores de carregamento ou bateria. A extremidade afilada de 0,15 mm permite precisão cirúrgica, indispensável para evitar pontes de estanho entre pistas com espaçamento inferior a 0,5 mm.

Características técnicas

• Referência do fabricante: I936-ESD-IS
• Tipo de ponta: Curva ultrafina (Bent tip)
• Material: Cobre de elevada pureza com revestimento multicamada
• Compatibilidade: Estações de tipo 936 / 937 / 969 / AT936 / Quick 936
• Diâmetro interior: aprox. 4.0 mm (padrão 936)
• Diâmetro exterior: aprox. 6.0 mm
• Proteção: Tratamento ESD-Safe (antiestático)
• Utilização: Microssoldadura SMD, jumpers, reparação de PCB

Conselho de oficina e utilização

Devido à extremidade extremamente fina, a transmissão de calor é mais lenta do que numa ponta biselada. Para compensar, evite aumentar excessivamente a temperatura da estação (não ultrapasse 350°C), pois isso fragilizaria a ponta. Dê preferência a um fluxo de soldadura de alta qualidade para facilitar a transferência térmica. Limpe exclusivamente com uma esponja de latão ou uma esponja húmida limpa; a utilização de lixa ou limas é estritamente proibida, pois destruiria o revestimento protetor, inutilizando a ponta em poucos minutos.
