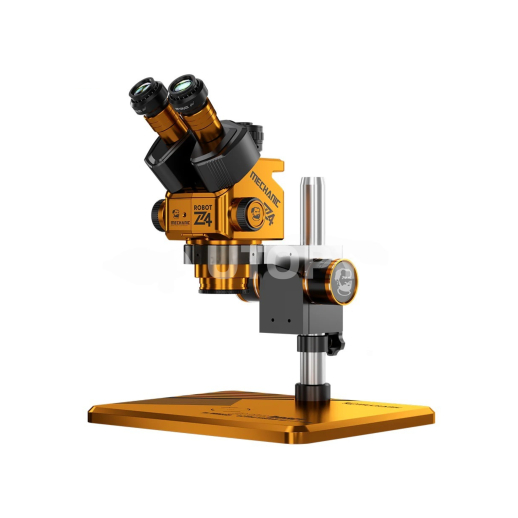

Microscópio Estéreo Trinocular Mechanic ROBOT Z4 - Zoom Contínuo 6X-45X

Descrição

O Mechanic ROBOT Z4 é uma estação de inspeção ótica inteligente concebida para ambientes de reparação exigentes, onde a clareza visual tem de aliar-se à precisão mecânica. Graças ao sistema de zoom contínuo 6X-45X, posiciona-se como um dos microscópios mais versáteis da sua categoria, capaz de realizar tanto diagnósticos rápidos como microssoldaduras de precisão cirúrgica em circuitos multicamada complexos. A cabeça trinocular oferece uma versatilidade rara: permite aos técnicos trabalhar com visão estéreo natural e transmitir simultaneamente o vídeo para um monitor externo através de uma câmara C-Mount.

O sistema ótico do ROBOT Z4 assegura uma estabilidade de imagem exemplar e uma profundidade de campo otimizada. Graças às oculares WF10X/22mm, o campo de visão é alargado, evitando reposicionamentos frequentes da placa principal sob a objetiva. É a ferramenta de eleição para técnicos que trabalham em smartphones, consolas de jogos ou placas gráficas que exigem uma inspeção minuciosa das esferas de solda (BGA) e das pistas microscópicas. A construção robusta garante uma utilização duradoura e estável, mesmo em utilização intensiva sob os fluxos de ar quente das estações de soldadura.

Características técnicas

• Referência: Mechanic ROBOT Z4 Trinocular
• Intervalo de zoom: 0.6X - 4.5X (relação 1:7.5)
• Ampliação: 6X - 45X (com oculares 10X originais)
• Oculares: Campo amplo WF10X / 22mm
• Cabeça ótica: Inclinada a 45°, rotativa a 360°
• Saída de vídeo: Porta trinocular compatível com adaptadores CTV

Conselho de oficina & utilização

A precisão ótica do ROBOT Z4 é uma grande vantagem nos trabalhos de reconstrução de pistas (jumpers). Para otimizar a distância de trabalho e proteger as lentes, recomendamos utilizar uma lente Barlow 0.5X (não incluída), que duplicará o espaço sob o microscópio para manusear o ferro de soldar mais livremente. Dada a elevada resolução ótica, utilize um anel de iluminação LED potente e regulável para eliminar sombras. Ajuste a regulação dióptrica de cada ocular para obter uma imagem perfeitamente nítida e evitar a fadiga visual após várias horas de utilização.
