Mechanic SIM-T1 - Placa de diagnóstico e testador universal de leitor SIM

Descrição

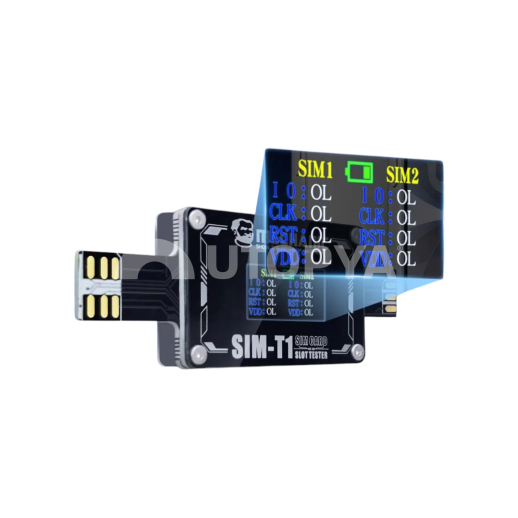

A Mechanic SIM-T1 é uma interface de diagnóstico indispensável para resolver problemas de leitura de cartões SIM («Sem SIM», «Erro de rede») em smartphones iOS e Android. Esta ferramenta engenhosa permite aceder aos sinais internos do leitor SIM sem abrir o chassis nem dessoldar componentes. Ao inserir simplesmente o cabo flex na ranhura Nano SIM do aparelho, o técnico transfere os pontos de controlo para uma plataforma de medição externa, facilitando a análise das linhas críticas do circuito de comunicação.

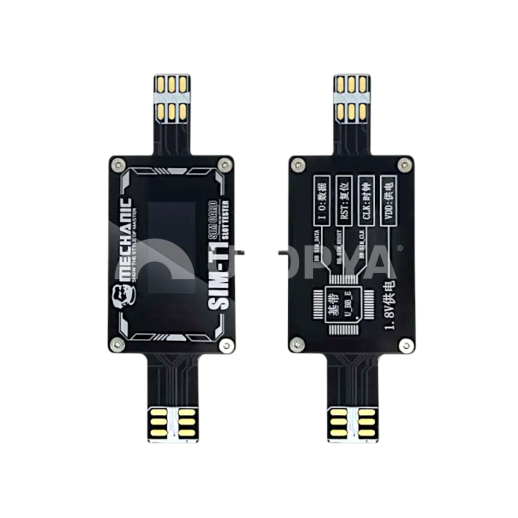

O módulo SIM-T1 permite verificar em tempo real as cinco linhas fundamentais: VCC (alimentação), RST (Reset), CLK (relógio), DATA (dados) e GND (massa). Graças aos pontos de teste (test points) claramente identificados no PCB, é possível utilizar um multímetro em modo díodo para detetar uma linha interrompida ou um curto-circuito, ou um osciloscópio para validar a troca de dados entre o processador de banda base (Baseband) e o leitor. É a ferramenta de primeira escolha para distinguir uma avaria de software de uma avaria de hardware no leitor ou no modem.

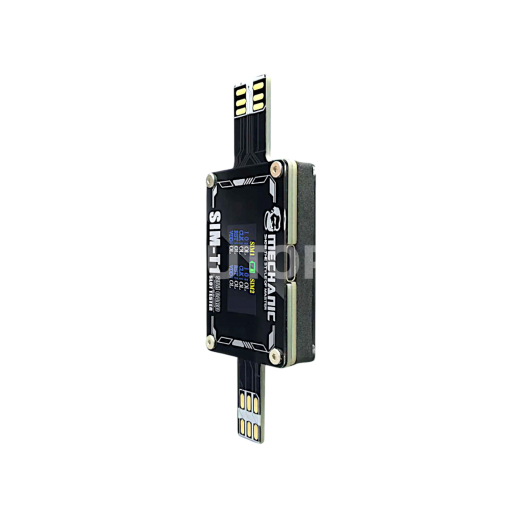

O design flexível e ultrafino garante uma inserção segura em todas as gavetas SIM, mesmo nas mais justas. Quer se depare com um leitor SIM mecanicamente danificado ou uma avaria complexa num circuito integrado, a Mechanic SIM-T1 poupa-lhe tempo precioso ao isolar a falha em poucos segundos. É um complemento ideal às ferramentas de diagnóstico por software para validar fisicamente a integridade do barramento de comunicação SIM.

Características técnicas

• Referência do fabricante: MECHANIC SIM-T1
• Compatibilidade: Todos os smartphones equipados com ranhura Nano SIM
• Pontos de medição: VCC, RST, CLK, DATA, GND
• Utilização: Teste de tensão, teste de resistência (modo díodo), análise de sinal

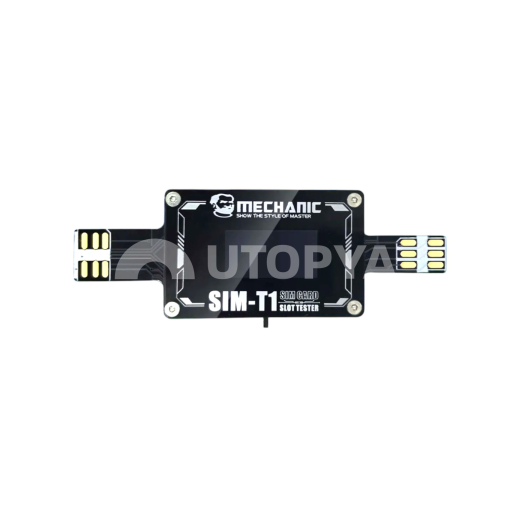

• Formato: Cabo flex FPC ultraflexível e PCB de teste rígido
• Dimensões: Formato de cartão SIM padrão (parte inserida)

Conselho de oficina e utilização

Para um diagnóstico eficaz, utilize primeiro o multímetro em modo díodo (ponta vermelha na massa) nos diferentes pontos de teste da SIM-T1. Compare os valores obtidos com os de uma placa principal funcional (referência «Gold Board»). Se todos os valores em modo díodo estiverem corretos, mas o SIM continuar sem ser detetado, utilize a fonte de alimentação estabilizada para verificar se a tensão VCC SIM (geralmente 1.8V ou 3.0V) surge brevemente no momento da inserção: se estiver ausente, o problema encontra-se no PMIC ou na deteção mecânica da gaveta.
