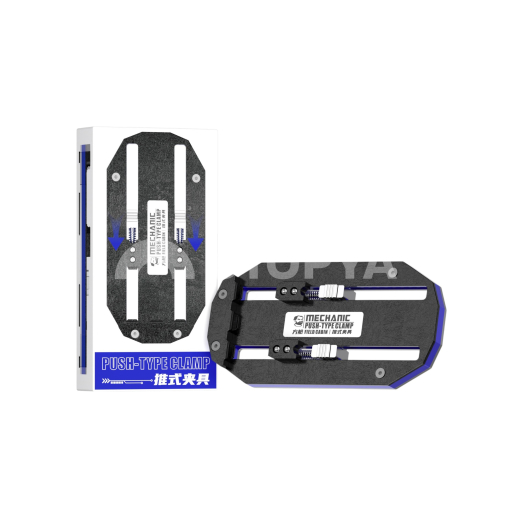

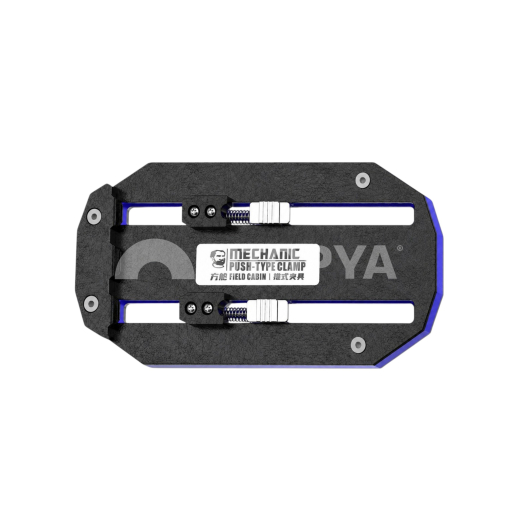

Suporte de reparação de placa principal universal de pressão MECHANIC FIELD CABIN

Descrição

O suporte de reparação MECHANIC FIELD CABIN é uma ferramenta de oficina de qualidade industrial, desenvolvida especificamente para laboratórios de microssoldadura e reparação de placas principais de smartphones. Concebido para responder às exigências específicas dos técnicos B2B, este gabarito permite imobilizar com segurança PCB de geometria complexa durante operações complexas de dessoldadura e reballing. A estrutura pesada oferece estabilidade máxima ao microscópio, garantindo aos reparadores profissionais um ambiente de trabalho sem vibrações nem deslocamentos inesperados.

Este modelo distingue-se pela utilização de pedra sintética nanocompósita de alta densidade, capaz de tolerar exposição direta ao fluxo de ar quente até uma temperatura crítica de 500 °C. Ao contrário dos suportes convencionais em aço, que acumulam e distribuem o calor por todo o circuito impresso, a pedra sintética isola termicamente a área de trabalho e previne deformação, delaminação ou dessoldadura acidental dos componentes periféricos. O sistema de fixação assenta num mecanismo de pressão patenteado, equipado com uma guia de bloqueio rápido de 76 mm e mordentes côncavos com ranhuras assimétricas que asseguram preensão firme, mesmo em circuitos de formas irregulares ou espessuras variáveis.

A ergonomia geral foi pensada para tornar os gestos técnicos na oficina mais fluidos e maximizar a produtividade. A base integra apoios de silicone antiderrapantes que absorvem impactos e estabilizam a ferramenta na bancada. O acesso aos componentes situados nas faces superior ou inferior da placa principal nunca é impedido pelo chassis, graças à geometria elevada dos pontos de contacto, permitindo limpar cola residual (remoção de cola de IC) ou realizar pontes (jump-wire) em segurança.

Características técnicas

• Referência do fabricante: FIELD-CABIN (Modular Stackable Fixture)
• Tecnologia / Material: Pedra sintética nanocompósita de elevado desempenho, tratamento de superfície anticorrosão e antiestático (ESD)
• Compatibilidade: Universal (placas principais de iPhone, placas multicamada tipo Huawei/Samsung, circuitos integrados, CPU, NAND, circuitos de formas assimétricas)
• Dimensões: Curso útil da guia de bloqueio: 76 mm
• Peso: Não especificado
• Alimentação / Normas: Dissipação térmica mecânica passiva / Resistência térmica até 500 °C / Certificação ESD-Safe
• Mecanismo de bloqueio: Botão de ajuste fino de qualidade industrial com sistema de fixação rápida por pressão (Push-Type)
• Conceção dos mordentes: Perfil côncavo com duas filas de dentes irregulares para contrariar os esforços de dilatação

Conselho de oficina & utilização

Para otimizar a vida útil da pedra sintética, aconselha-se vivamente limpar regularmente os mordentes côncavos com álcool isopropílico (isopropanol) a 99%, para eliminar resíduos de fluxo de soldadura e colas queimadas que poderiam prejudicar a precisão do aperto. Ao instalar uma placa principal fina, utilize o sistema de pressão de forma progressiva: um aperto excessivo numa zona fragilizada pelo calor pode provocar microfissuras nas pistas internas do PCB. Coloque sempre o suporte numa superfície plana e limpa, para que os apoios de silicone impeçam o deslizamento sob o bico da estação de ar quente.
