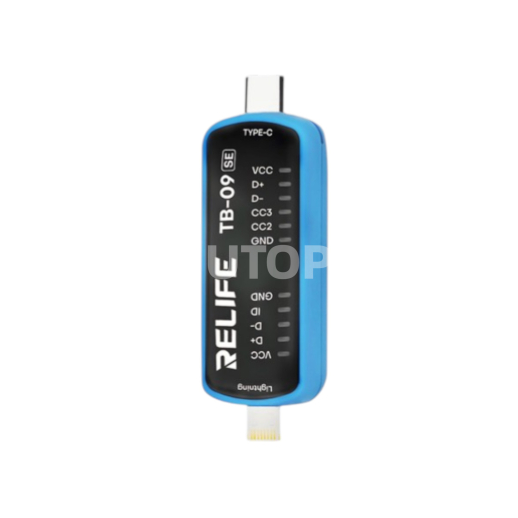

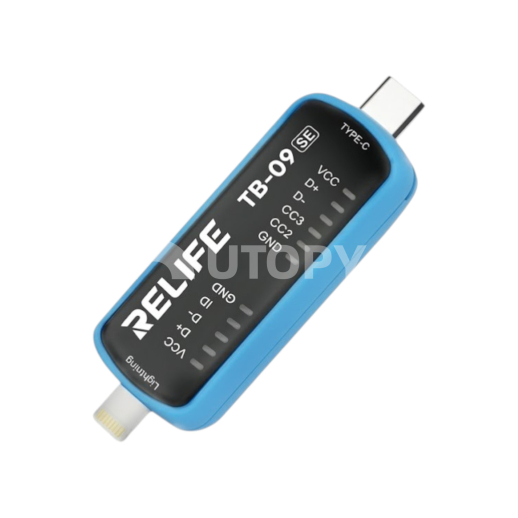

RELIFE TB-09 SE - Testador de porta de carregamento inteligente (Type-C & Lightning)

Descrição

O RELIFE TB-09 SE é a ferramenta de diagnóstico preliminar indispensável para qualquer reparador que pretenda poupar tempo. Deixa de ser necessário abrir sistematicamente um smartphone para saber se o conector de carregamento está defeituoso ou se o problema vem da placa principal. Este pequeno módulo «Plug & Play» insere-se diretamente na porta de carregamento (iPhone ou Android) e analisa imediatamente a comunicação entre o carregador e o aparelho.

Graças à interface simplificada, o TB-09 SE apresenta, através de indicadores LED precisos, o estado das diferentes linhas (VCC, dados, massa). É particularmente eficaz para detetar um cabo flex de carregamento danificado, pinos obstruídos por pó ou uma avaria no circuito integrado de gestão de alimentação (PMIC). O design «Simple Edition» centra-se no essencial: diagnóstico fiável, rápido e sem risco para os componentes internos.

Características técnicas

• Referência: TB-09 SE (Simple Edition)
• Interfaces: Lightning (Apple) e USB Type-C (universal)
• Indicadores: Sistema de LED multiponto para diagnóstico de continuidade
• Compatibilidade: iPhone (todas as gerações), iPad, Android, MacBook
• Utilização: Teste de conector, teste de circuito U2/Tristar, teste de cabo flex
• Materiais: PCB reforçado e carcaça em ABS duradouro
• Dimensões: Formato mini (tipo pen USB)

Conselho de oficina & utilização

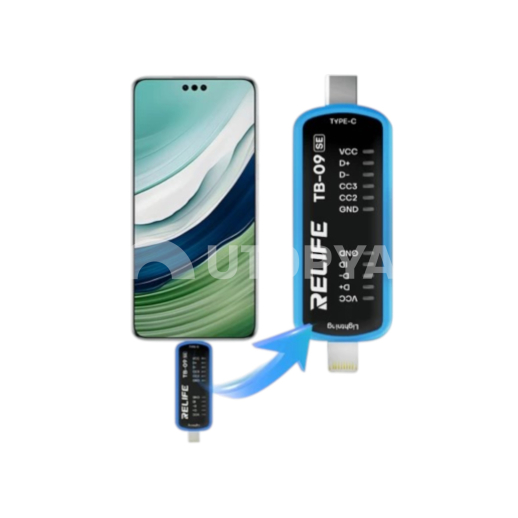

Para um diagnóstico preciso, insira o RELIFE TB-09 SE no telemóvel e ligue o cabo de carregamento à outra extremidade do testador. Se todos os LED acenderem normalmente, o conector e o cabo flex estão funcionais. Se um LED específico permanecer apagado, identificou a linha defeituosa (frequentemente a linha de dados ou deteção). Dica: Utilize esta ferramenta perante o cliente durante a receção, para justificar imediatamente a necessidade de substituir o conector ou intervir na placa principal.
