Fonte de alimentação digital regulada RF4 RF-2003M 60W

Descrição

A fonte de alimentação digital regulada RF4 RF-2003M (60W / 15V / 3A) é um equipamento de medição e diagnóstico fundamental para oficinas de reparação B2B, técnicos de microssoldadura e centros de recondicionamento. Especialmente desenvolvida para a análise de placas principais de smartphones e tablets, esta fonte de tensão contínua estabilizada permite simular a ligação de uma bateria, realizar testes de arranque a frio e isolar rapidamente as linhas subjacentes em curto-circuito sem danificar os componentes semicondutores envolventes.

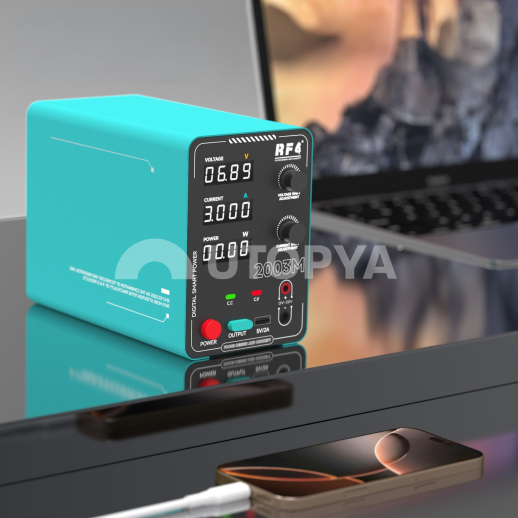

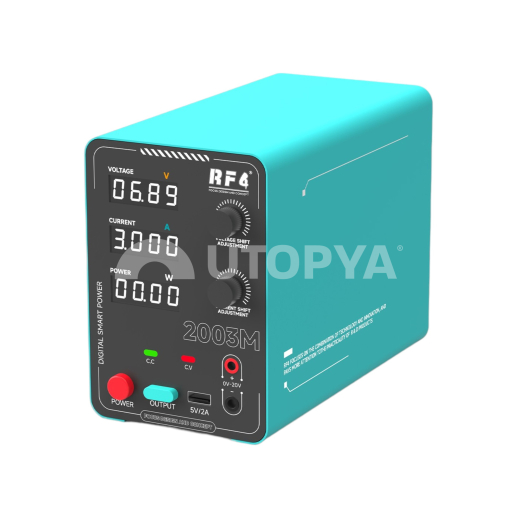

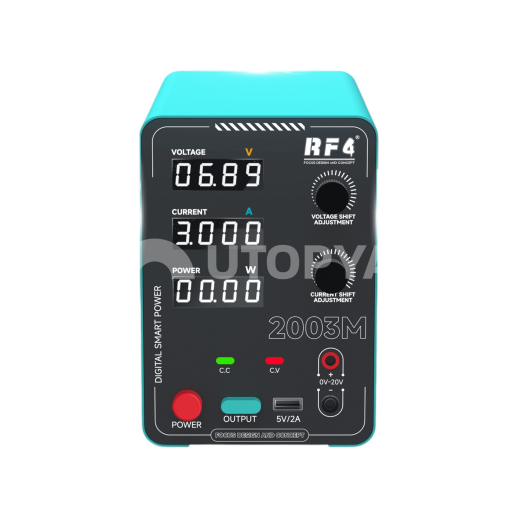

Em termos de construção eletrónica, a RF4 RF-2003M fornece uma tensão regulável de 0 a 15 Volts e uma corrente ajustável de 0 a 3 Amperes, com uma resolução de visualização de alta precisão de 10 mV e 1 mA. O aparelho baseia-se num circuito de regulação com ondulação térmica e eletromagnética muito reduzida (Low Ripple), garantindo um sinal elétrico linear de estabilidade excecional (precisão ≤ 0,5%). O painel frontal integra um ecrã digital LED triplo que permite ler imediata e simultaneamente a tensão (V), o consumo de corrente (A) e a potência fornecida em Watts (W). Uma porta USB auxiliar de 5V / 2A está diretamente acessível na frente para alimentar periféricos externos ou testar o seu carregamento.

A segurança da estação assenta numa arquitetura de vários níveis que integra um interruptor físico de saída independente (botão Output), permitindo ao técnico interromper a alimentação do componente em teste sem desligar a estação nem alterar as definições guardadas. Um sistema de corte automático em caso de sobrecarga (Overload Protection) e um fusível de proteção T3A/250V reagem imediatamente à menor sobrecorrente, para prevenir qualquer choque térmico destrutivo nas placas principais iOS e Android.

Características técnicas

• Referência do fabricante: RF4 RF-2003M
• Tecnologia / Material: Fonte de alimentação CC comutada com regulação digital / Chassis metálico ESD Safe
• Compatibilidade: Universal (análise e diagnóstico de placas principais, componentes eletrónicos, cabos de arranque)
• Dimensões: Não especificado
• Peso: Não especificado
• Alimentação / Normas: Entrada 220V AC (50Hz) / Saída 0-15V DC - 3A máx. (60W), saída USB 5V/2A, certificação CE

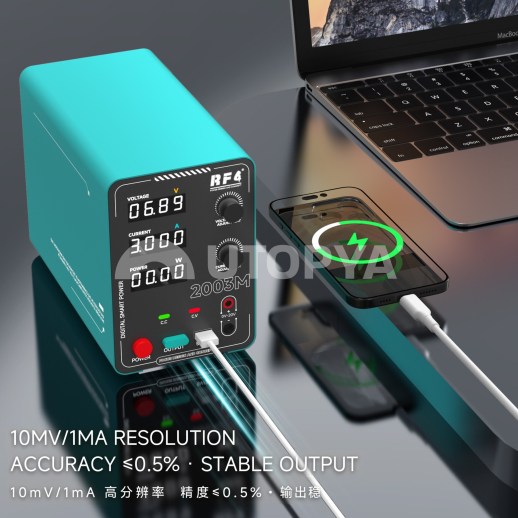

• Precisão & Resolução: Resolução de 10 mV / 1 mA, precisão global ≤ 0,5%
• Proteções integradas: Interruptor de saída independente (Output), proteção contra sobrecarga, fusível T3A/250V

Conselho de oficina e utilização

Nas operações de pesquisa de curtos-circuitos por injeção de tensão numa placa principal (técnica designada "Voltage Injection"), regule sempre a tensão limite abaixo do valor máximo de alimentação da linha em causa (por exemplo, 1,2V a 1,8V para uma linha VDD_MAIN ou CPU) antes de ativar a saída através do interruptor independente "Output". Não utilize um cabo de arranque genérico de fraca qualidade: dê preferência a cabos flex de arranque blindados com baixa resistência interna para evitar quedas de tensão parasitas. Se a proteção contra sobrecarga atuar repetidamente, verifique a integridade das malhas de massa antes de alterar os limites de corrente.
