Cabo de Arranque e Diagnóstico SUNSHINE SS-905D Versão 11.0

Descrição

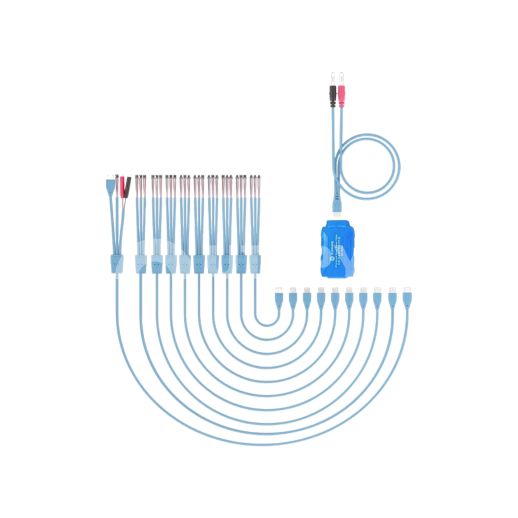

O cabo universal de arranque e alimentação SUNSHINE SS-905D V11.0 constitui uma ferramenta de diagnóstico fundamental nas oficinas de reparação especializadas em microssoldadura, nos centros de recondicionamento e nos balcões de assistência pós-venda B2B. Concebido para racionalizar a pesquisa de avarias em placas principais de dispositivos móveis (iOS e Android), este conjunto de cabos profissional permite alimentar diretamente um circuito impresso fora do chassis sem ligar uma bateria física. É indispensável para medir os consumos elétricos em tempo real, detetar curtos-circuitos diretos ou secundários e validar o arranque dos aparelhos durante operações de substituição de chips ou de reballing BGA.

Em termos de arquitetura eletrónica, a versão 11.0 do SS-905D inclui um módulo PCB central de regulação equipado com chips de proteção ativa contra sobretensões e sobreintensidades. Cada cabo flex secundário possui componentes SMD que integram as resistências de identificação da bateria (linhas BSI e BAT_ID), evitando reinícios contínuos ou bloqueios do processador durante o arranque, frequentes quando as placas principais não detetam o controlador lógico de uma bateria original. Os cabos são fabricados com entrançados de cobre estanhado puro de elevada condutividade, protegidos por um revestimento exterior em silicone flexível resistente a temperaturas elevadas, garantindo a máxima flexibilidade na superfície de trabalho e excelente resistência a projeções acidentais provenientes do ferro de soldar.

A interface de ligação baseia-se numa seleção de conectores FPC moldados de precisão com contactos banhados a ouro, especificamente dimensionados para os conectores de bateria dos iPhone da geração 8 ao iPhone 17 Pro Max, bem como para os principais padrões das marcas Android (Samsung, Huawei, Xiaomi, Oppo, Vivo). Do lado da fonte de alimentação de laboratório, o conjunto possui fichas banana padrão de 4 mm em metal reforçado, compatíveis com todas as fontes de alimentação reguladas do mercado. A disposição lógica e a identificação clara das cabeças FPC permitem selecionar rapidamente o cabo flex secundário adequado durante intervenções a um ritmo elevado.

Características técnicas

• Referência do fabricante: SUNSHINE SS-905D (V11.0)
• Tecnologia / Material: Entrançados de cobre estanhado, isolamento em silicone térmico flexível, chips de proteção eletrónica e conectores FPC banhados a ouro
• Compatibilidade: Universal (Séries Apple iPhone 8 a iPhone 17 Pro Max e smartphones Android Samsung, Huawei, Xiaomi, Oppo, Vivo, Honor)
• Dimensões: Comprimento do conjunto de cabos principal: ~100 cm
• Peso: 180 g
• Alimentação / Normas: Entrada por fichas banana de 4 mm (Tensão de utilização recomendada: 3,8V - 4,2V CC / 5A máx.), Circuito de proteção contra sobreaquecimento e curto-circuito, CE
• Ligações de entrada: Fichas Banana Macho de 4 mm para fonte de alimentação estabilizada

Conselho de oficina e utilização

Antes de encaixar um conector FPC do cabo SUNSHINE SS-905D V11.0 na placa principal em teste, ajuste a fonte de alimentação estabilizada para a tensão nominal exata da bateria do aparelho (geralmente entre 3,8V e 4,2V) e limite a corrente a 2A ou 3A. Nunca exerça pressão excessiva sobre os conectores FPC ao encaixá-los: um desalinhamento pode dobrar os micropinos metálicos da placa principal. Se for detetado um curto-circuito direto (aviso sonoro da fonte de alimentação de laboratório), a proteção integrada na caixa do SS-905D corta a linha para evitar a destruição dos componentes vizinhos; desligue imediatamente a saída da fonte de alimentação antes de procurar o componente com defeito.
